Урок 3
Связь WinCC OA и SIMATIC S7-1500 по протоколу S7Plus (S7+)

Задание

Настроить связь между симулятором ПЛК PLCSIM и WinCC OA с помощью драйвера S7Plus (S7+).

Решение

  1. Устанавливаем на одном ПК следующее ПО SIEMENS:
    TIA Portal V14 + PLCSIM V14
    WinCC OA V3.16

  2. В директории, в которую инсталлировался WinCC OA, из папки:
    C:\Siemens\Automation\WinCC_OA\3.16\data\clsetup\windows-64

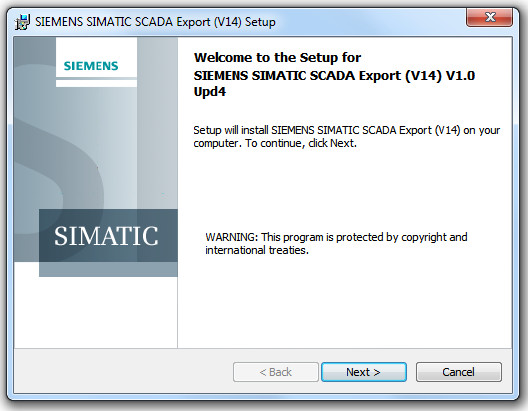

    запускаем установку утилиты SIMATIC SCADA Export V14:

    Рис. установка SIMATIC SCADA Export V14

  3. В TIA Portal создаём простейший проект: CPU 1517-3 PN/DP, один модуль дискретных входов и один модуль дискретных выходов.

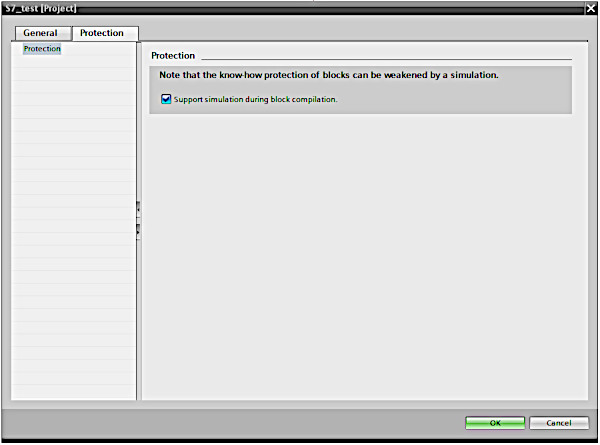

  4. В свойствах проекта TIA portal ставим галочку "Support simulation during block compilation":

    Рис. Активируем поддержку симулятора

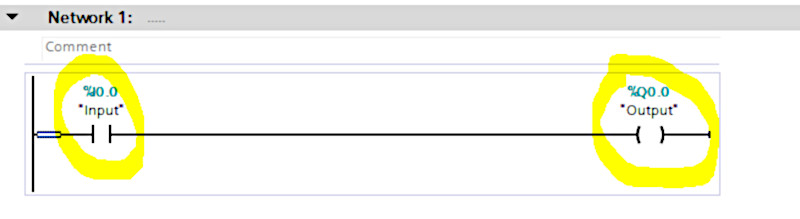

  5. В OB1 добавляем одну логическую цепочку:

    Рис. Логическая цепочка



















  6. Компилируем программу ПЛК и загружаем её в симулятор PLCSIM, переводим ПЛК симулятора в режим RUN.

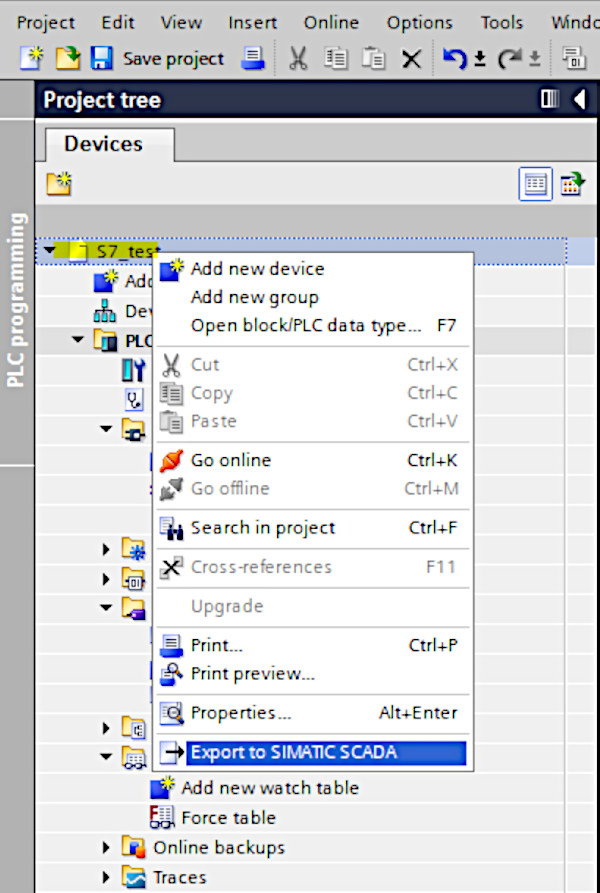

  7. Создаём архив с интеграционными файлами для SCADA WinCC OA:

    Рис. Export to SIMATIC SCADA

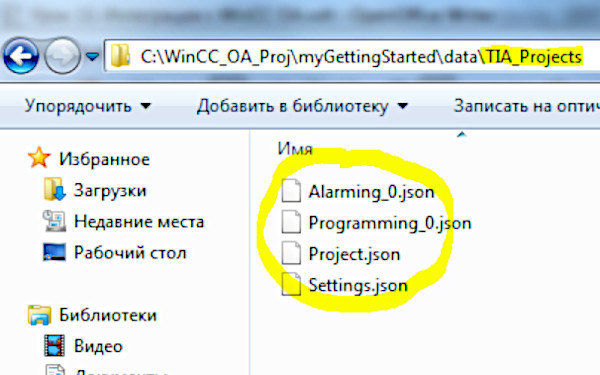

  8. Распаковываем этот архив в директории, в которой находится проект WinCC OA, в папке TIA_Projects:

    Рис. Распаковка архива

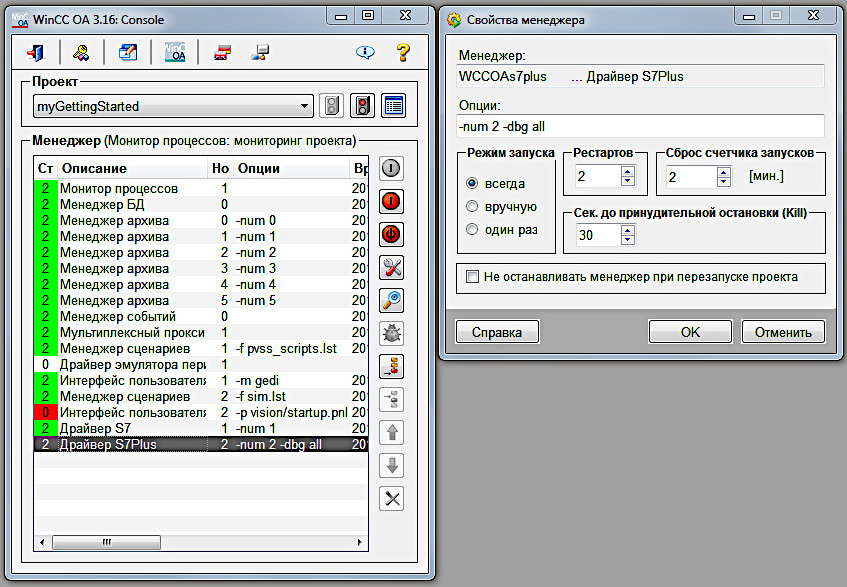

  9. Запускаем WinCC OA и в консоли запускаем менеджер драйвера S7+:

    Рис. Менеджер драйвера S7+

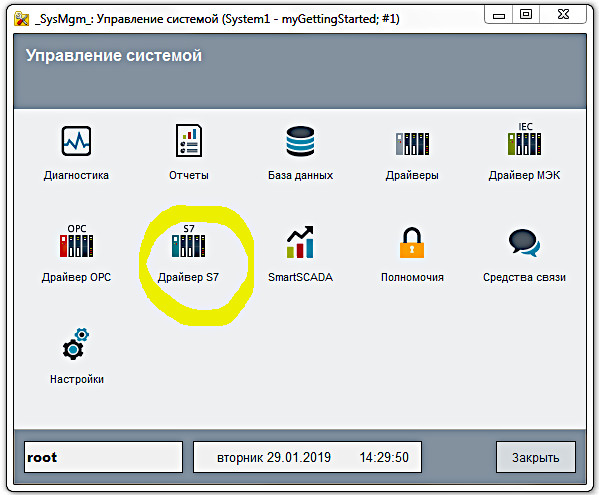

  10. В панели «Управление системой» настраиваем драйвер S7+:

    Рис. Драйвер S7
    Рис. Драйвер S7+

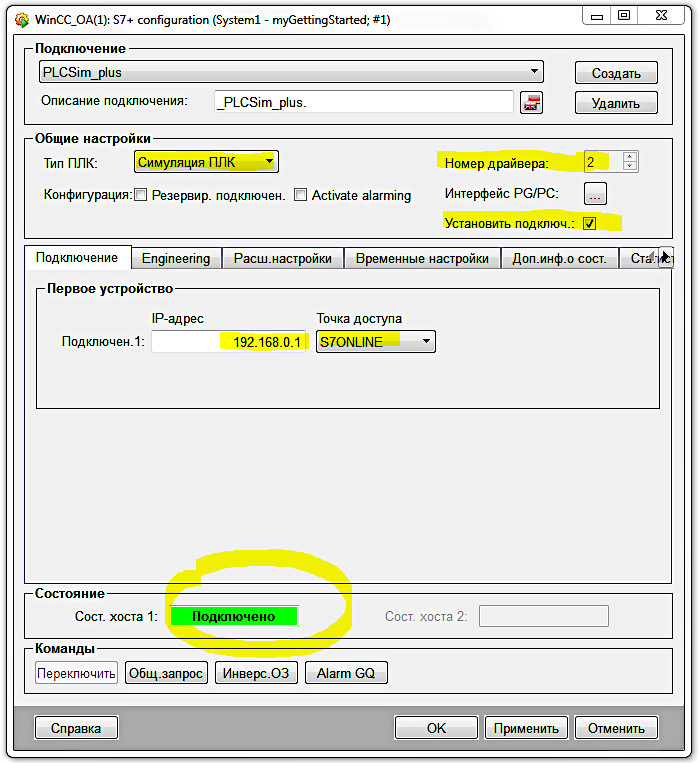

  11. Создаём подключение с произвольным именем (например, PLCSim_plus)
    Тип ПЛК: Симуляция ПЛК
    Номер драйвера: 2 (как в консоли)
    IP-адрес (как в TIA Portal)  Точка доступа: S7ONLINE
    Ставим галочку: Установить подключение
    Нажимаем кнопку [Применить]
    Состояние должно измениться на «Подключено» (на зелёном фоне):

    Рис. Конфигурация драйвера S7+

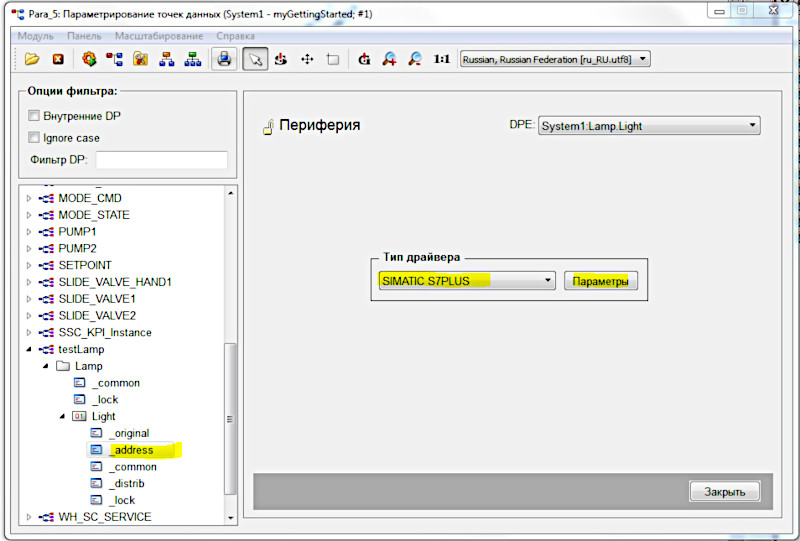

  12. В редакторе базы данных PARA создаём точку данных с именем testLamp, добавляем адрес, выбираем тип драйвера SIMATIC S7PLUS, нажимаем кнопку [Параметры]:

    Рис. Точка данных

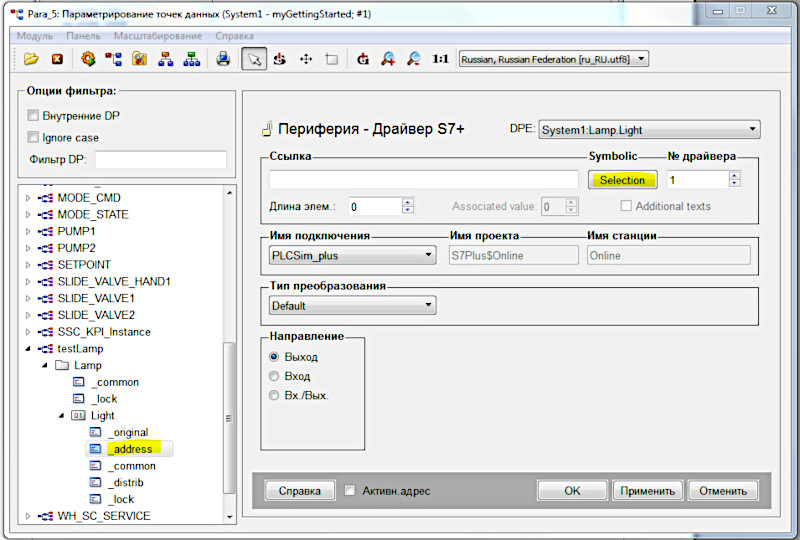

  13. Нажимаем кнопку [Selection]:

    Рис. Выбор

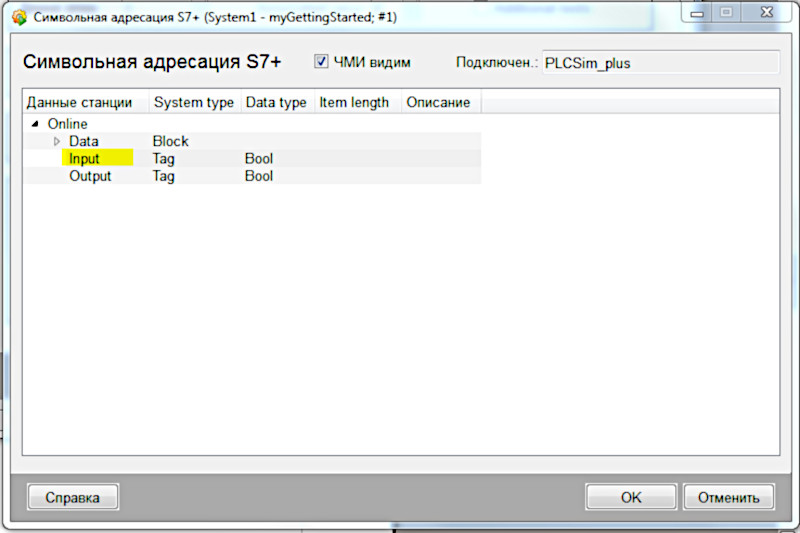

  14. Выбираем тег Input:

    Рис. Выбор тега Input

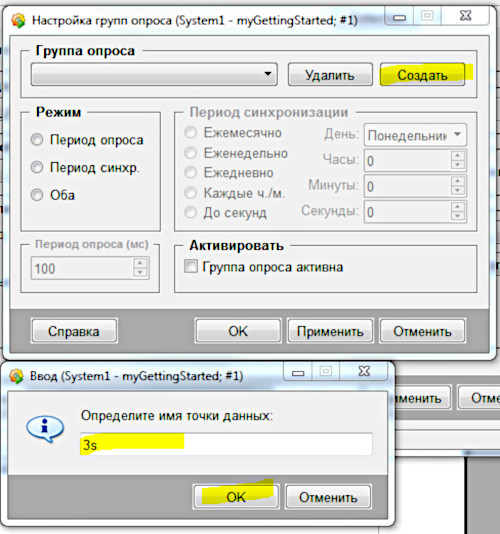

  15. Изменяем номер драйвера на 2 (как в консоли), направление: вход, режим приёма: опрос, нажимаем кнопку [Группы], создаём группу опроса с именем 3s:

    Рис. Группа опроса

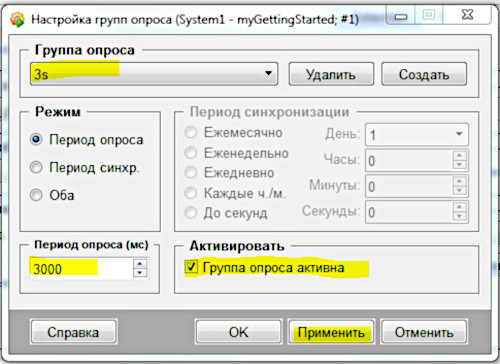

  16. Настраиваем группу опроса:
    Период опроса: 3000 мс, ставим галочку «Группа опроса активна»:

    Рис. Период опроса

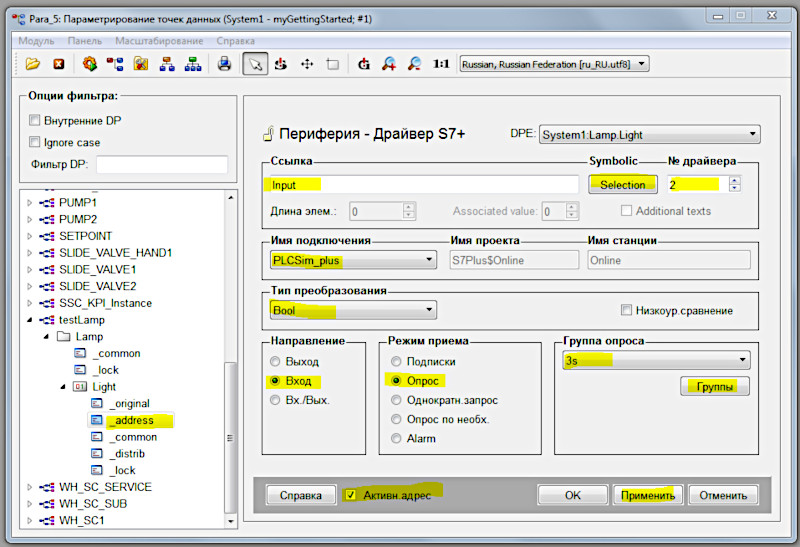

  17. Ставим галочку «Активный адрес» и нажимаем кнопку [Применить]:

    Рис. Активный адрес

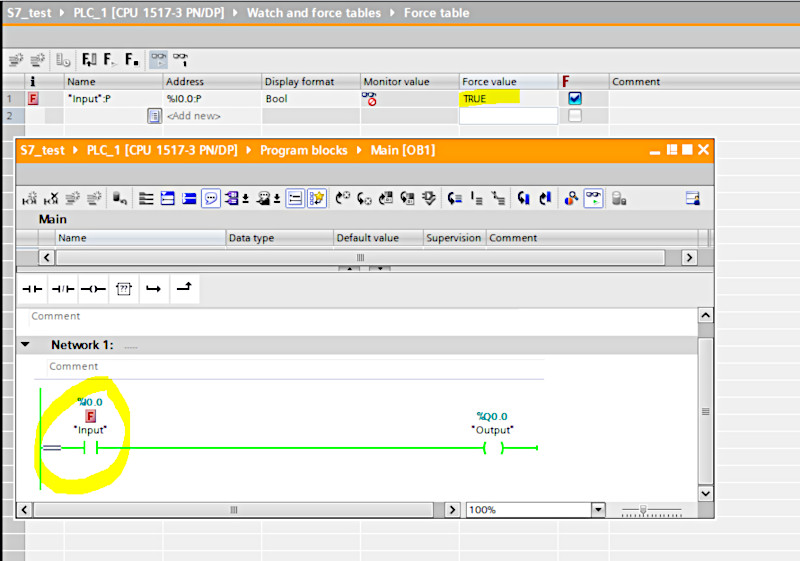

  18. Форсируем вход в TRUE:

    Рис. Форсирование

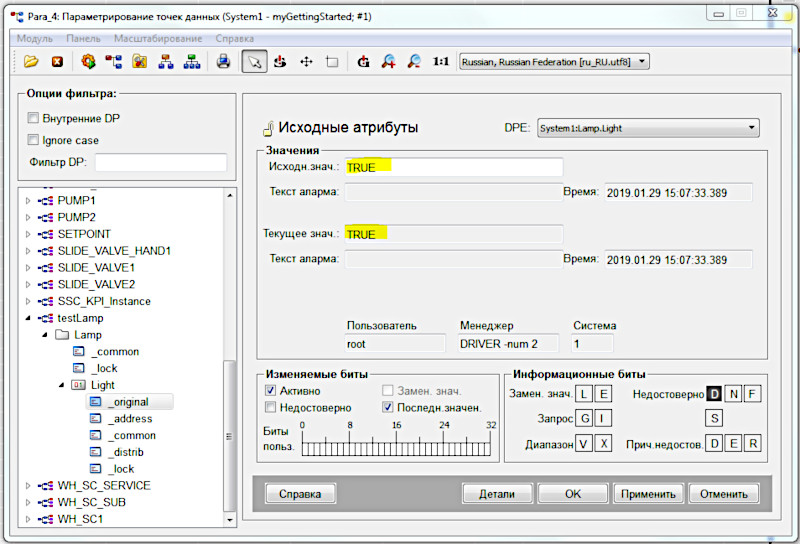

  19. Смотрим как меняется статус тега в WinCC OA:

    Рис. Статус тега
